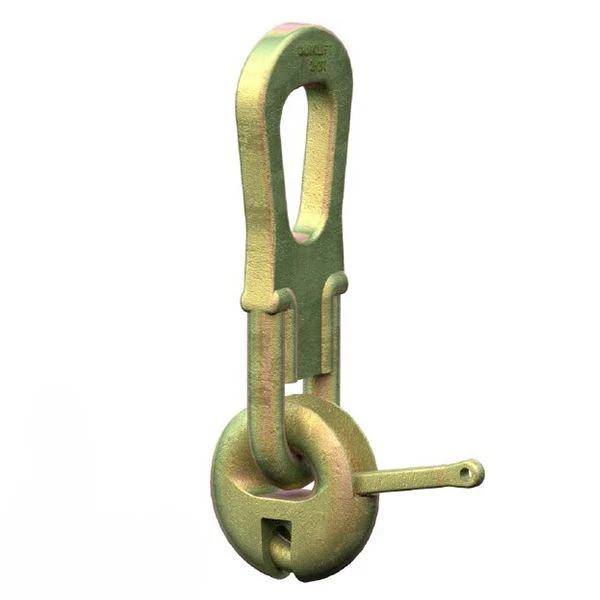

Embragatge d'anell per al sistema d'elevació plana

Què és Introducció de l'embragatge d'anell

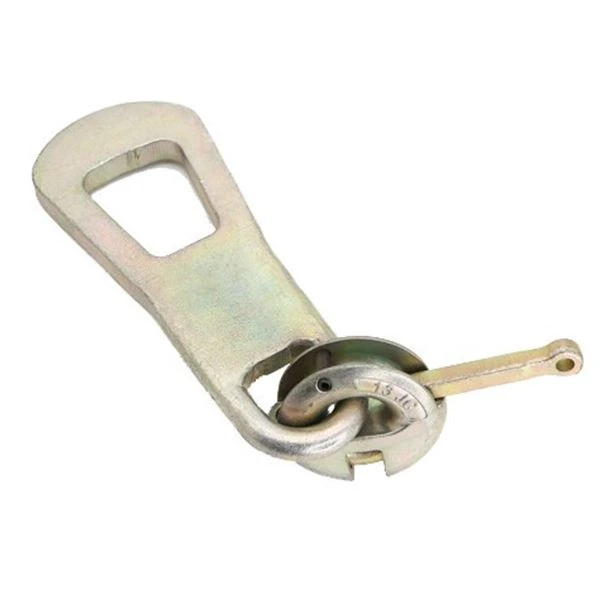

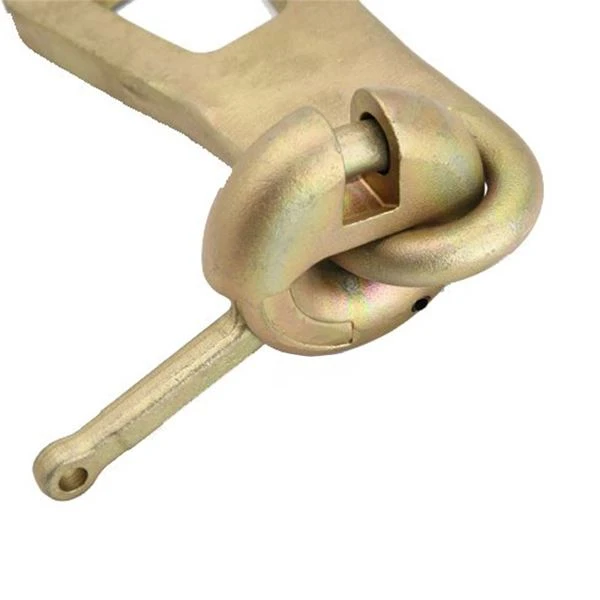

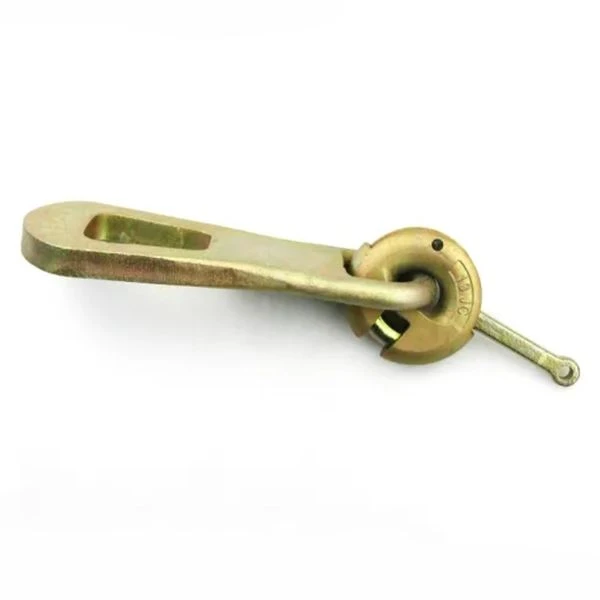

L'embragatge d'anell GME consta d'un cos d'embragatge, un cargol corbat i una fiança d'alta resistència. el cargol corbat és lliure de moure's en qualsevol direcció. L'embragatge de cada grup de càrrega coincideix amb la forma del formador d'encaix i incorpora un cargol de bloqueig que s'enganxa al cap de l'ancoratge colat.

Embragatge d'elevació certificat GME CE (embragatge d'anell) amb embragatge de capçal de fosa especial 35CrMoV d'alta qualitat i cargol forjat. El cargol forjat necessita els mateixos materials que el cap. El ganxo de l'embragatge d'elevació es va fabricar amb prou gruix i acer d'alta resistència. El ganxo d'embragatge d'elevació soldat necessita una alta qualitat i profundament aprovat amb maquinària de raigs X. La fiança està feta d'acer fos robust, endurit i temperat. L'embragatge d'anell GME compleix els requisits de la "Normativa de seguretat per a l'elevació d'unitats prefabricades de formigó".

Característiques de l'embragatge d'anell



La instal·lació i el llançament són segurs i senzills. Després d'inserir l'embragatge sobre el cap d'ancoratge i dins de l'escaix, el cargol corbat es gira a la posició tancada. La rotació de la fiança estàndard és de 360 ​​graus.

Un cop enganxat i suportant 400 lliures de càrrega, l'embragatge d'anell no es pot alliberar. Fabricat amb un acabat electrogalvanitzat

Especificació de l'embragatge d'anell:

Aplicació i instal·lació d'embragatge d'anell

Ring Clutch s'utilitza amb Fleet Lift Anchor per aixecar i manipular panells prefabricats de formigó. Els embragatges d'anell es combinen amb els ancoratges mitjançant un disseny compatible, així com marcant els tipus d'ancoratge i els grups de càrrega. Només s'ajustaran els components coincidents.

Quan el cap de l'embragatge d'elevació s'insereix a la cavitat i el cap d'ancoratge, el cargol bloquejarà l'ancoratge des del cap de l'embragatge d'elevació. El capçal de colada de l'embragatge d'elevació necessita un tractament especial del cap per millorar el rendiment mecànic.

1. L'embragatge d'anell es troba directament sobre el cap d'un àncora Fleet-Lift.

2. L'embragatge de l'anell s'empeny cap avall sobre el cap de l'ancoratge i el cargol corbat es gira a través del forat d'enganxament de l'àncora i es bloqueja en posició. El procés d'enganxar l'ancoratge i l'embragatge de l'anell es completa en segons.

3.Per desenganxar l'àncora i anellar l'embragatge, només cal que estireu el cargol corbat lliure de l'ancoratge. Això permet que l'embragatge de l'anell es pugui treure fàcilment del cap de l'àncora.

4.Es recomana una cobertura mínima de ¾" entre la part inferior d'un ancoratge i la superfície de formigó. Aquesta cobertura mínima recomanada de formigó és per evitar la corrosió de l'ancoratge.

5. La càrregaLa línia ha d'estar en línia amb el centre de la fiança, aixecant-se només des de la part superior de la fiança. La fiança no ha de contactar mai amb la vora del formigó per evitar doblegar la fiança.

Avís

Els embragatges d'anell GME es poden desgastar després d'un ús prolongat o es poden danyar per un mal ús, sobrecàrrega o diversos altres factors, qualsevol dels quals pot afectar la càrrega de treball segura de l'embragatge d'anell. Els usuaris han d'establir un sistema d'inspeccions periòdiques que ha d'incloure el següent:

1. Inspeccioneu l'estat general i el desgast.

2. Assegureu-vos que la fiança estigui lliure per girar en totes direccions.

3. L'embragatge d'anell s'ha de destruir si la fiança està doblegada o torçada.

4. Comproveu que el cargol corbat no estigui desgastat, esquerdat o doblegat.

5. Comproveu el cos de l'embragatge per si hi ha desgast, esquerdes o deformacions.

6. Si sembla que l'embragatge anell s'ha escalfat d'alguna manera, l'embragatge s'ha de destruir.

7. Comproveu la ranura d'enganxament, si la bretxa és més gran que la dimensió H, l'embragatge s'ha de destruir. Destruïu qualsevol unitat que estigui desgastada, danyada, doblegada o retorçada tallant la fiança.

8. No es permet la reparació ni la soldadura.

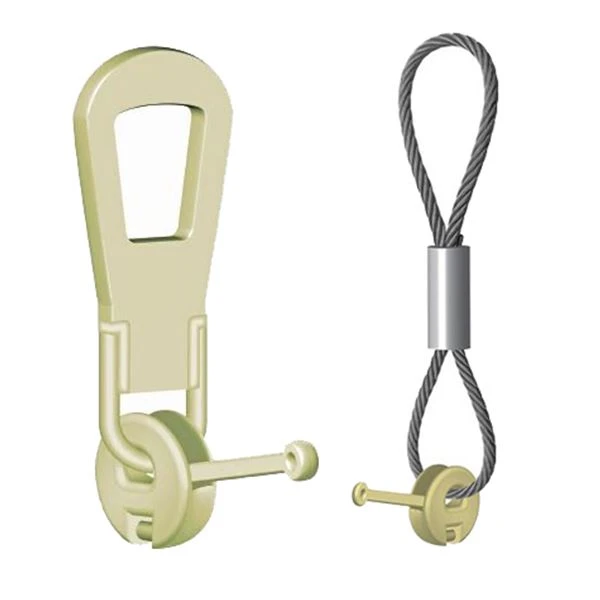

Embragatge d'anell de cable / embragatge d'anell de cable



Embragatge d'anell

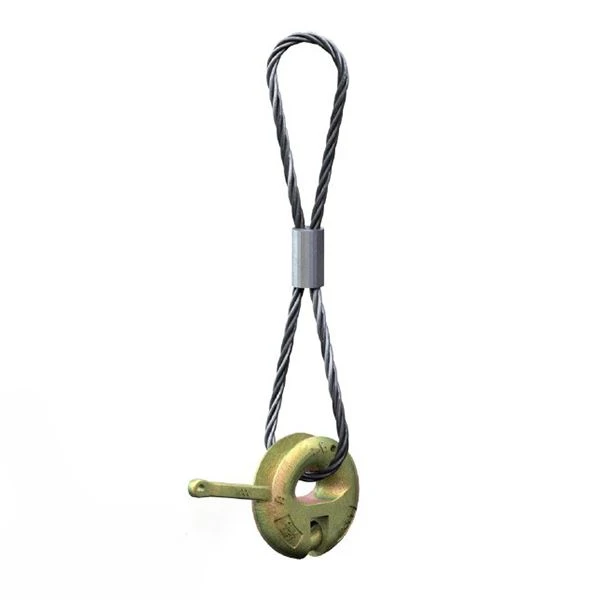

L'embragatge d'anell de corda de filferro consta d'un cable, un embragatge, un cos de l'embragatge i un mànec de cargol corbat. S'utilitzen amb el sistema d'ancoratge Fleet Lift. Dissenyat per ser utilitzat específicament per a elevació plana d'acer. L'embragatge d'anell de cable té la mateixa funció que l'embragatge d'anell d'estil estàndard, excepte que ofereix més flexibilitat. Està fabricat amb un cable de filferro per a més versatilitat. Sovint és una solució eficaç per a desafiaments difícils d'elevació i rotació.

Embragatge d'anell



En comparació amb l'embragatge d'anell estàndard, el cable és més flexible que la fiança permetent una certa latitud en la direcció de l'ascensor. El mànec permet un bloqueig més segur de l'embragatge a la posició d'elevació
1 Disponible en comandes especials o quantitats limitades a mà. Les comandes especials triguen entre 4 i 5 setmanes.
2 No s'ha d'utilitzar amb ancoratges de sistema d'alta capacitat.
3 Les capacitats de l'embragatge tenen un factor de seguretat de 5:1.

Especificació de l'embragatge d'anell?

Número #	Interval de càrrega (T)	L	W	A	D	E	F	H	Capacitat màxima en tensió (lbs)	Pes (lb)
GME001CB	2-3	23-3/4''	4-7/8''	10-1/2''	1/2''	1-1/8''	3-1/8''	2-1/2''	30000	3.87
GME002CB	4-6	25-1/2''	5-5/8''	10-5/8''	3/4''	1-7/16''	4-1/16''	3''	60000	7.38
GME003CB	8-12	33-1/2''	6-3/8''	15-1/2''	15/16''	2''	5-15/16''	3-3/8''	120000	22.11
GME004CN	12.5-22	62''	8/7-8''	21''	1-3/8''	2-7/8''	8-1/2''	3-5/8''	220000	60.63

Paquet d'embragatge d'anell



Les mides petites s'envasen en bosses i després en caixes de fusta contraxapada, i per a mides grans s'envasen directament en caixes de fusta contraxapada.

solució única

equip professional

alta qualitat

Embragatge d'anell de prova de tracció:

Tots els processos de producció s'ajusten als estàndards ISO9001, realitzarem proves de tracció dins del procés de producció com a QCM i realitzarem una inspecció de dimensions, proves de tracció abans de l'enviament i emetrem informes per al nostre client.
